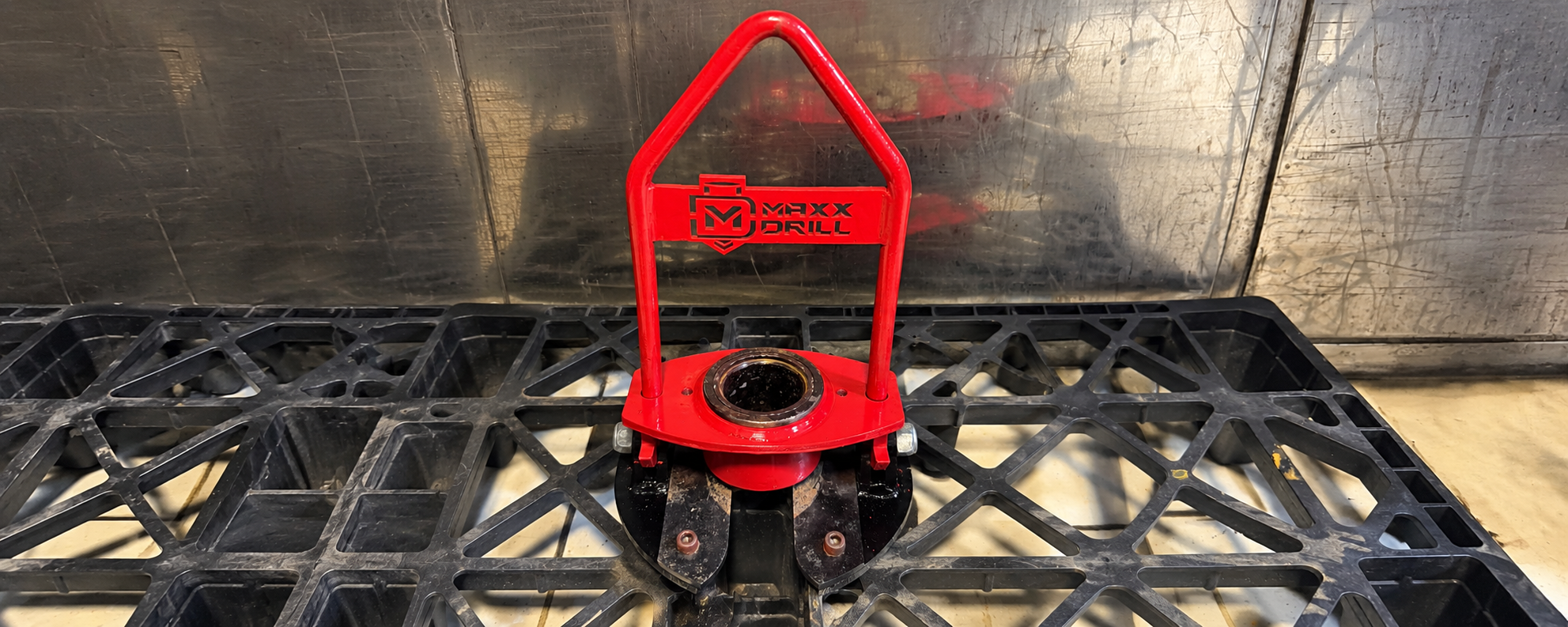

O Elevador Rápido é um equipamento mecânico desenvolvido para auxiliar em operações de manutenção, intervenção e manuseio de colunas de tubos em poços, proporcionando uma solução robusta e de acionamento rápido para a sustentação da coluna durante as operações de campo.
O equipamento foi projetado para operar com tubos de diâmetros de 3" a 4". Para a avaliação estrutural, utilizou-se como referência a maior dimensão de trabalho, 4", representando a condição de maior solicitação considerada nos cálculos.
Conceito construtivo
O conjunto é composto por uma chapa-base estrutural, sistemas de articulação, guias inferiores, alojamento central ajustável e uma alça superior destinada à conexão com o sistema de içamento. A chapa-base possui uma abertura central para permitir a passagem da coluna de tubos. As bases de articulação conectam a estrutura inferior ao sistema de suspensão, enquanto a articulação da alça e os pinos realizam a transferência de esforços para o conjunto de suspensão.
